Рамочный видоискатель

Для определения границ снимаемого кадра почти на всех фотоаппаратах имеется прибор, называемый видоискателем. В некоторых аппаратах видоискателей нет, но тогда в них имеется какое-то другое заменяющее его устройство.

Видоискатели бывают разных конструкций. Наиболее простой из них — рамочный (картинка). Он состоит из двух прямоугольных рамок — большой и малой,— расположенных на определенном расстоянии одна от другой. Большая рамка направляется в сторону фотографируемого объекта, а наблюдение ведется со стороны малой рамки, которую приближают к глазу настолько, чтобы в проекции стороны обеих рамок совпали. В советских фотоаппаратах рамочный видоискатель обычно не являлся единственным и чаще всего служил дополнением к основному видоискателю в связи с тем, что в некоторых случаях удобнее пользоваться именно им.

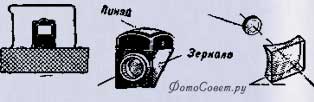

Виды видоискателей: рамочный, зеркальный
и прямой оптический (телескопический)

Различаются три типа видоискателей: рамочный, зеркальный и прямой оптический (телескопический). Несмотря на высокую точность, с которой изготовляются видоискатели, ни один из них не дает абсолютно точных показаний. Всегда между границами поля зрения видоискателя и границами кадра на самом снимке (на негативе) имеется некоторая разница. Объясняется это тем, что, какой бы конструкции не был видоискатель, он всегда находится несколько в стороне от объектива, вследствие чего границы снимка оказываются смещенными. Это смещение, называемое параллаксом и играющее сравнительно незначительную роль при съемке удаленных объектов, становится весьма ощутимым при съемке с близких расстояний.

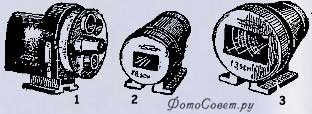

Дополнительные видоискатели
для сменных объективов

Чтобы смягчить этот недостаток, видоискатели изготовляются так, что поле, которое они ограничивают, бывает несколько меньше, чем получается на снимке. Образуется как бы запас поля, компенсирующий параллакс визирования. И все же при съемке с очень близких расстояний (при репродуцировании или макросъемке) избавиться от этого недостатка невозможно. Параллакс визирования полностью устранен в так называемых однообъективных зеркальных камерах.

Видоискатель в фотокамере может быть встроенным и сменным. Вмонтированный видоискатель рассчитан на основной объектив фотоаппарата и согласован с углом изображения этого объектива, поэтому при съемке с каким-либо сменным объективом необходимо применять и соответствующий этому объективу сменный видоискатель. Такие видоискатели (картинка 2 и 3) под шифрованным названием — «ВИ» (видоискатель индивидуальный) — выпускались для всех сменных объективов. Если же в наличие имеется несколько различных сменных объективов, то целесообразно найти универсальный видоискатель «ВУ», рассчитанный на все сменные объективы малоформатных камер (картинка 1).
