Клиновое устройство

Как бы тонко ни было матировано стекло в зеркальных камерах, оно поглощает довольно много света, и при съемке в условиях слабого освещения наводка на резкость становится затруднительной.

С целью облегчения и достижения максимальной точности наводки в некоторых зеркальных камерах совместно с матовым стеклом применяется так называемое клиновое устройство. Оно состоит из двух маленьких стеклянных клиньев (призм), встроенных в небольшое углубление круглой формы, сделанное центре матового стекла.

Наклонные грани этих клиньев имеют в центре круга общую точку пересечения, которая находится в одной плоскости с матированной поверхностью матового стекла. Глядя на изображение на матовом стекле, наблюдатель одновременно видит часть этого изображения в пределах круга, образованного клиньями и разделенного четкой границей пополам.

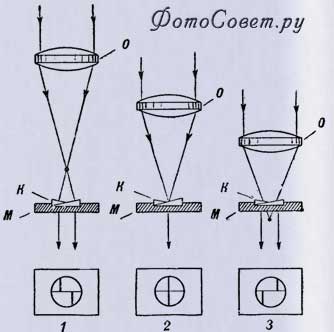

Действие клинового устройства
О — объектив; К — клиновое устройство;
М — матовое стекло (в увеличенном виде)

При точной наводке на резкость контуры изображения, расположенные в двух полукругах, совпадают (картинка). При всяком же отклонении объектива от положения точной наводки изображение, видимое в круге клинового устройства, как бы режется пополам и половинки оказываются смещенными одна по отношению к другой.

При этом, когда объектив несколько удален от положения точной наводки, изображение в одной части (например, верхней) смещается влево, а в другой (нижней), вправо (картинка 1). Когда же объектив несколько приближен к поверхности матового стекла, изображения смещаются в другие стороны: верхнее — вправо, а нижнее — влево (картинка 3).

Клиновое устройство значительно облегчает наводку в условиях слабого освещения, так как клинья прозрачны (иногда слегка окрашены) и изображения видны значительно лучше. Очень помогает это устройство и людям с недостатками зрения, затрудняющими наводку по матовому стеклу.
